PCB与PCBA的区别

在电子设备内部，隐藏着两类看似相似却本质不同的核心载体：PCB（印刷电路板） 和 PCBA（印刷电路板组件）。它们如同人体的“骨骼”与“激活的生命系统”，共同构建了电子科技的物理基石。

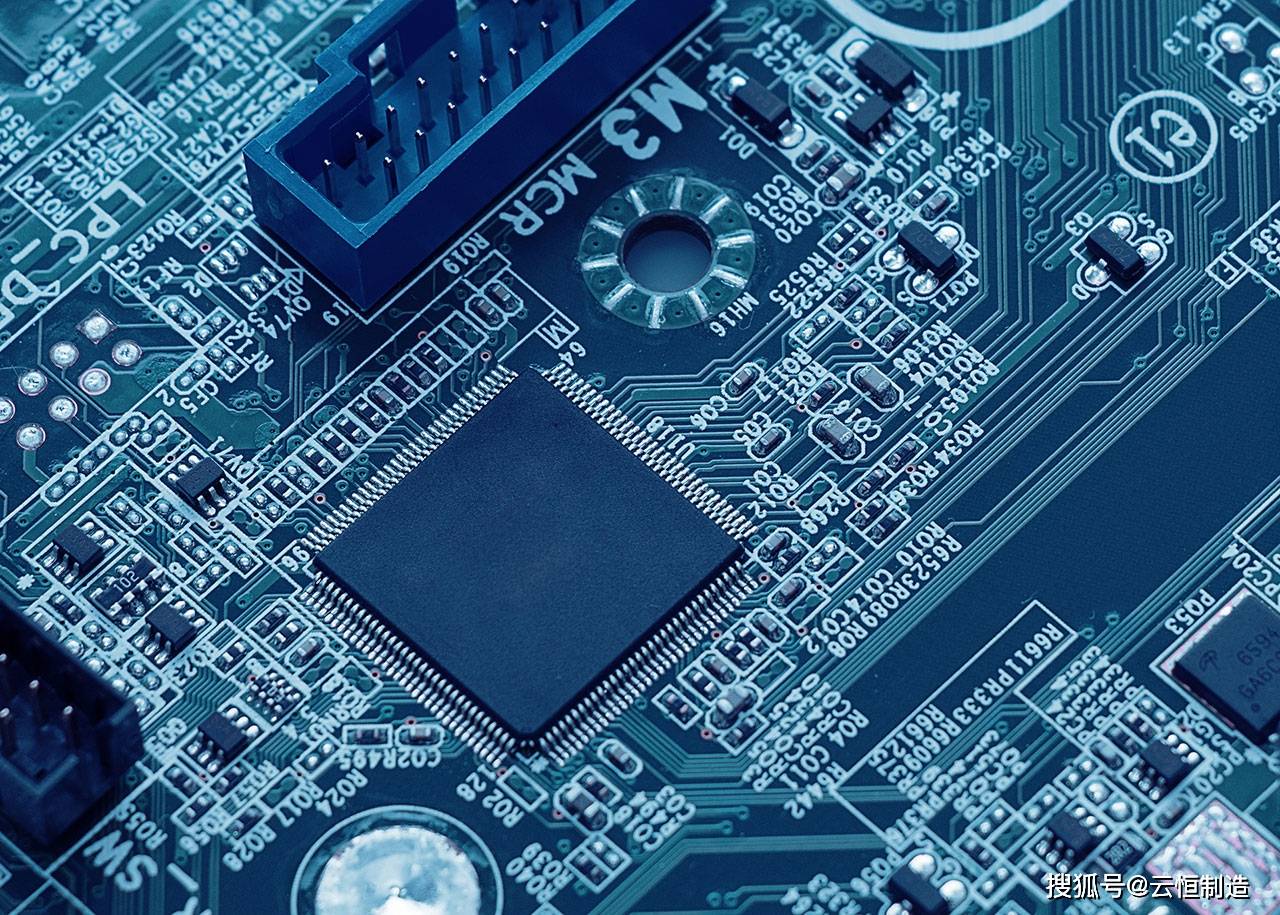

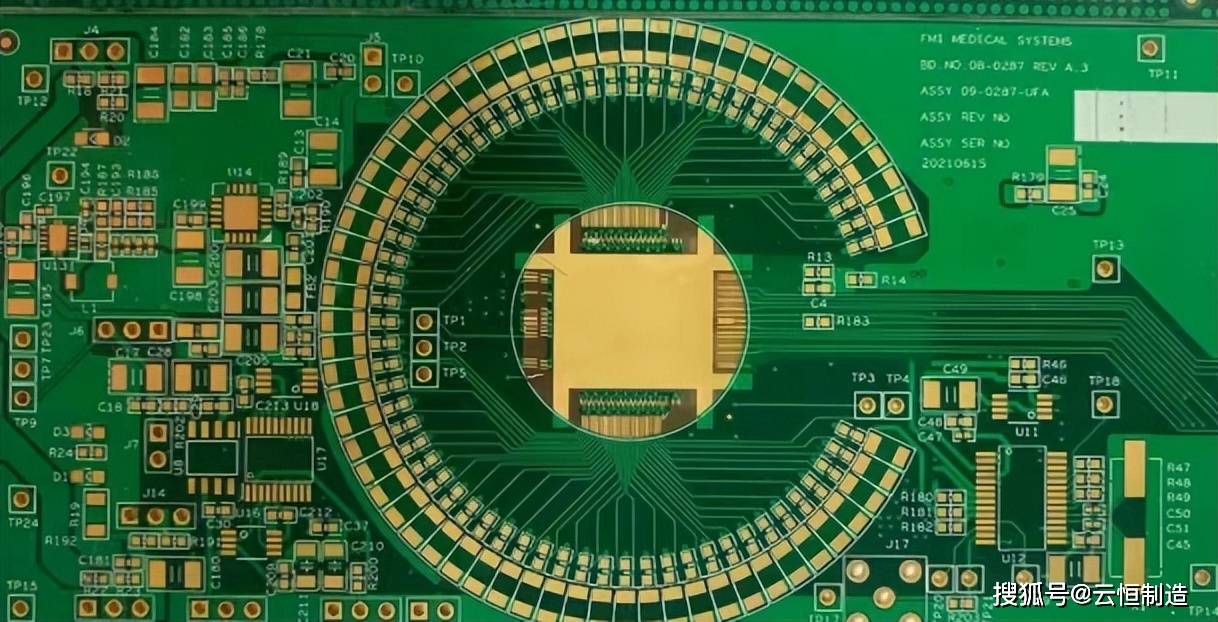

PCB：电子连接的精密骨架

PCB（Printed Circuit Board）本质是一块未安装元器件的绝缘基板，其核心价值在于提供电子元件的机械支撑与电气互连通道。它通过蚀刻技术在覆铜基材上形成精密导线网络：

基础结构：由玻璃纤维增强环氧树脂（如FR-4）、聚酰亚胺或陶瓷基板构成，表面覆盖铜箔线路层，通过光刻和蚀刻工艺形成微米级电路（最小线宽可达50μm）。

核心功能：

电气互连：铜箔导线将电子元件的引脚精准连接，实现信号与电能的传输。

机械支撑：FR-4基材抗弯强度＞415MPa，为芯片、电容等元件提供物理承托。

环境防护：阻焊油墨（绿色占全球70%）覆盖非焊接区，防氧化且避免短路。

技术演进：从单面板（线宽≥250μm）到HDI高密度板（线宽/间距≤40/40μm），布线密度提升驱动电子产品微型化。智能手机主板采用8层盲埋孔设计，面积较十年前缩小60%。

展开全文

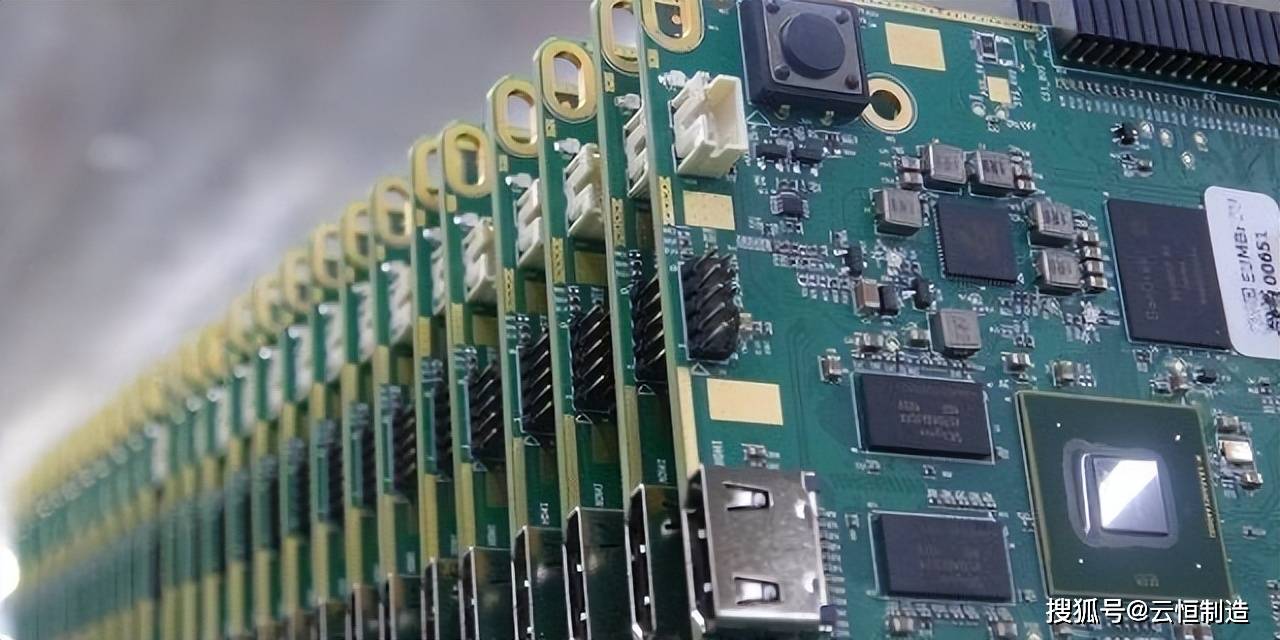

PCBA：赋予骨架生命的组件系统

PCBA（Printed Circuit Board Assembly）是已完成元器件装配的PCB，其本质是将无生命的电路板转化为功能模块。这一过程通过两大核心工艺实现：

SMT贴片技术（表面组装）

锡膏印刷：激光钢网以±15μm精度将锡膏沉积于焊盘，01005微型元件（0.4×0.2mm）需锡膏厚度波动＜±10%。

高速贴装：多轴贴片机以±25μm定位精度安装元件，每小时可处理15万枚组件。

回流焊接：共晶锡膏Sn96.5/Ag3/Cu0.5在217℃±2℃熔融，形成冶金结合。

DIP插件技术（通孔组装）

元件插装：变压器、连接器等大型器件插入通孔，倾斜度需＜15°防止波峰焊渗锡。

波峰焊接：锡液温度250-265℃，接触时间3-5秒，形成锥形焊点。

全流程质量防线确保PCBA可靠性：

光学检测：AOI系统通过多光谱成像（450-850nm波段）捕捉0.01mm级元件偏移。

电气验证：在线测试（ICT）探针检出0.1Ω级微开路，边界扫描技术诊断BGA隐藏焊点。

环境应力筛选：-55℃~125℃温度循环模拟5年老化，暴露潜在材料疲劳。

经过12道工序的PCBA，缺陷率可控制在0.02%以下，支撑工业控制器10万小时连续运行。

未来发展方向

随着电子设备向微型化、高频化发展，PCB与PCBA的边界正被重新定义：

埋入式元件技术

电阻电容嵌入PCB内层，体积缩减30%，减少信号路径长度，将10GHz高频信号损耗降低40%。

系统级封装（SiP）

iPhone的A系列芯片将处理器、内存与PCB三维堆叠，通过硅穿孔（TSV）实现垂直互连，传输延迟降至ps级。

绿色制造革命

无铅焊料（Sn-Ag-Cu）与水性清洗剂替代有机溶剂，PCBA回收率提升至90%， VOC排放减少85%。

结语

PCB与PCBA的差异映射了电子工业的深层逻辑——前者是“连接的艺术”，后者是“功能的演化”。一块覆铜板经历蚀刻、层压、贴片、焊接，最终蜕变为智能设备的核心载体。
